智慧教室照明控制系統設計方案

一、設計依據

1、GB/T 5700-2008   照明測量方法

2、GB 7000.1        燈具 第1部分:一般要求與試驗

3、GB 7000.201      燈具 第2-1部分:特殊要求  固定式通用燈具

4、GB/T 17743 - 2017《電氣照明和類似設備的無線電騷擾特性的限值和測量方法 》

5、GB 7793-2010     中小學校教室采光和照明衛生標準

6、GB/T 36876—2018 中小學校普通教室照明設計安裝衛生要求

7、CQC 3155-2016    中小學校及幼兒園教室照明產品節能認證技術規范

8、GB/T18595-2014  一般照明用設備電磁兼容抗擾度要求

9、GB/T 20145-2006  燈和燈系統的光生物安全性

10、GB/T 36005-2018  半導體照明設備和系統的光輻射安全測試方法

11、GB 50034-2013   建筑照明設計標準

12、GB 50099 - 2011  中小學校設計規范

13、CSA 035.3-2017  LED照明產品視覺健康舒適度測試 第3部分：測試方法-基于眼底功能的測試方法及技術要求

14、CSA/TR 007-2018    健康照明標準進展報告

15、IEC/TR 62778:2014  應用IEC  62471評估光源和燈具的藍光危害

16、GB/T 36342-2018    智慧校園總體框架

17、T/JYBZ 005—2018   中小學教室照明技術規范

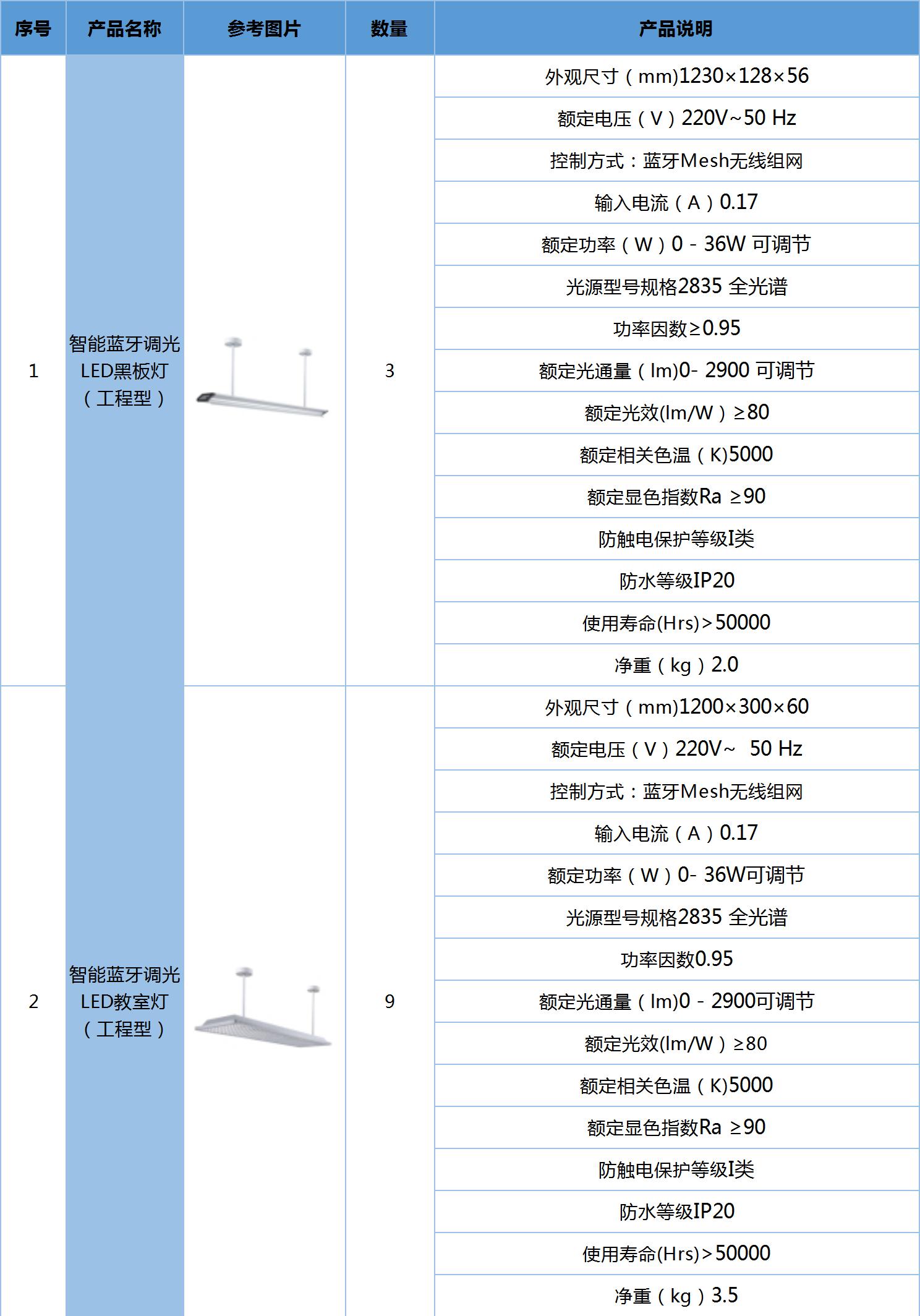

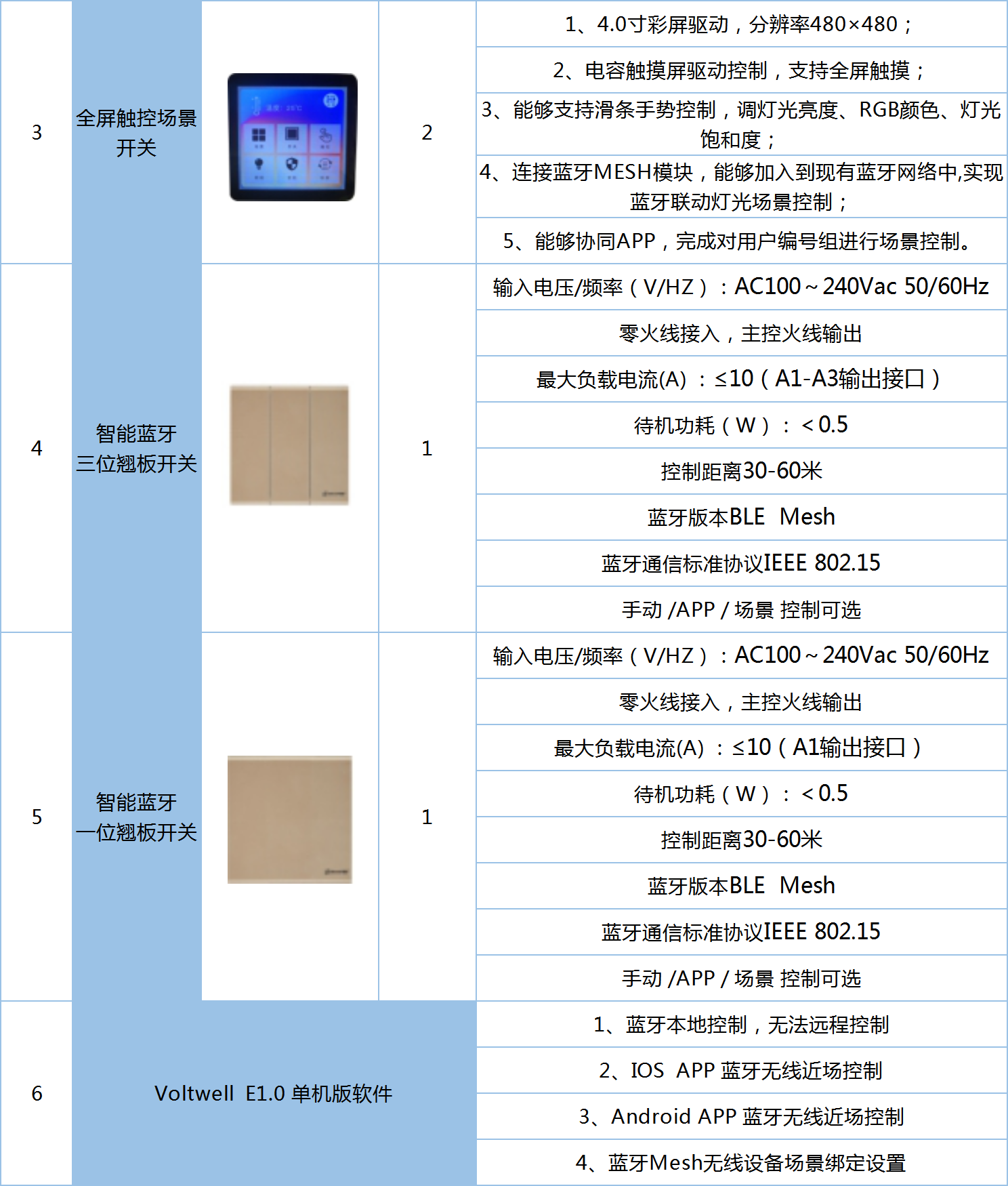

二、方案配置產品清單

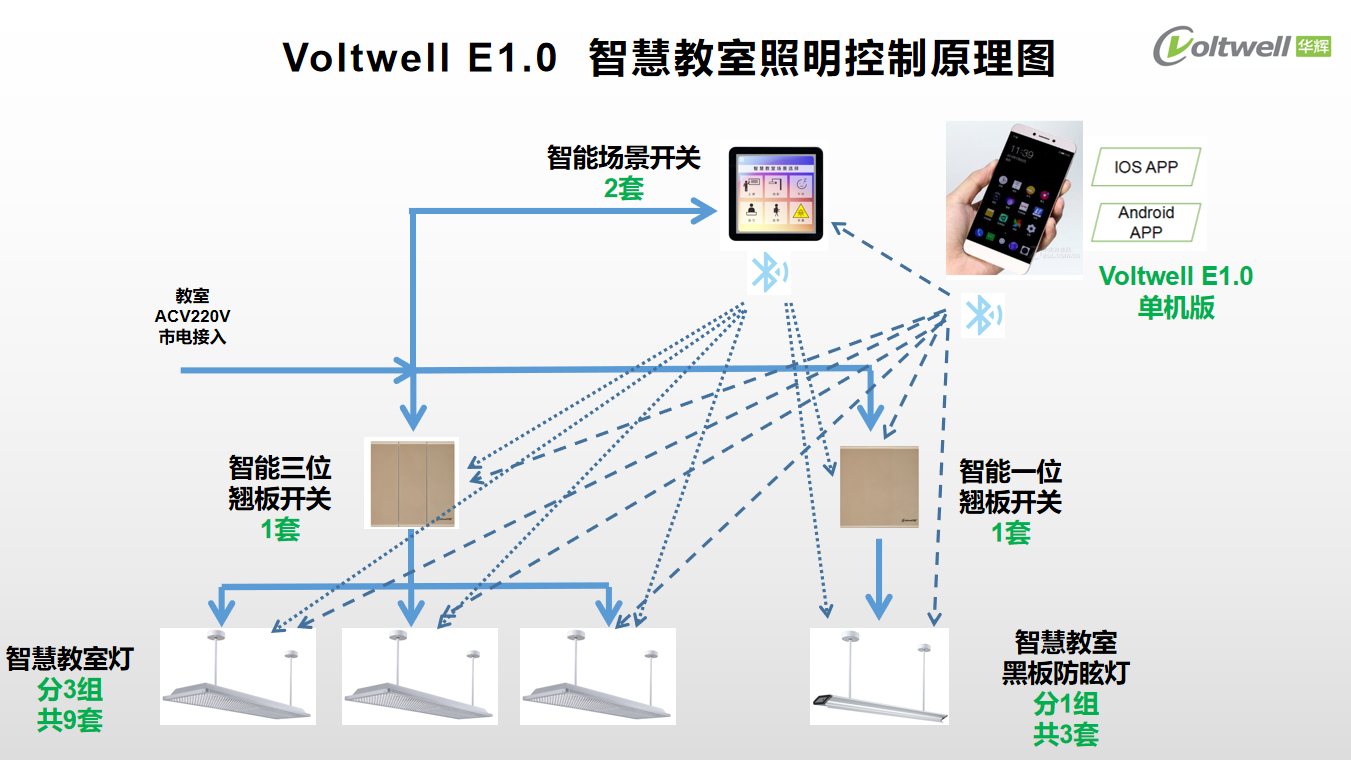

三、產品系統簡介

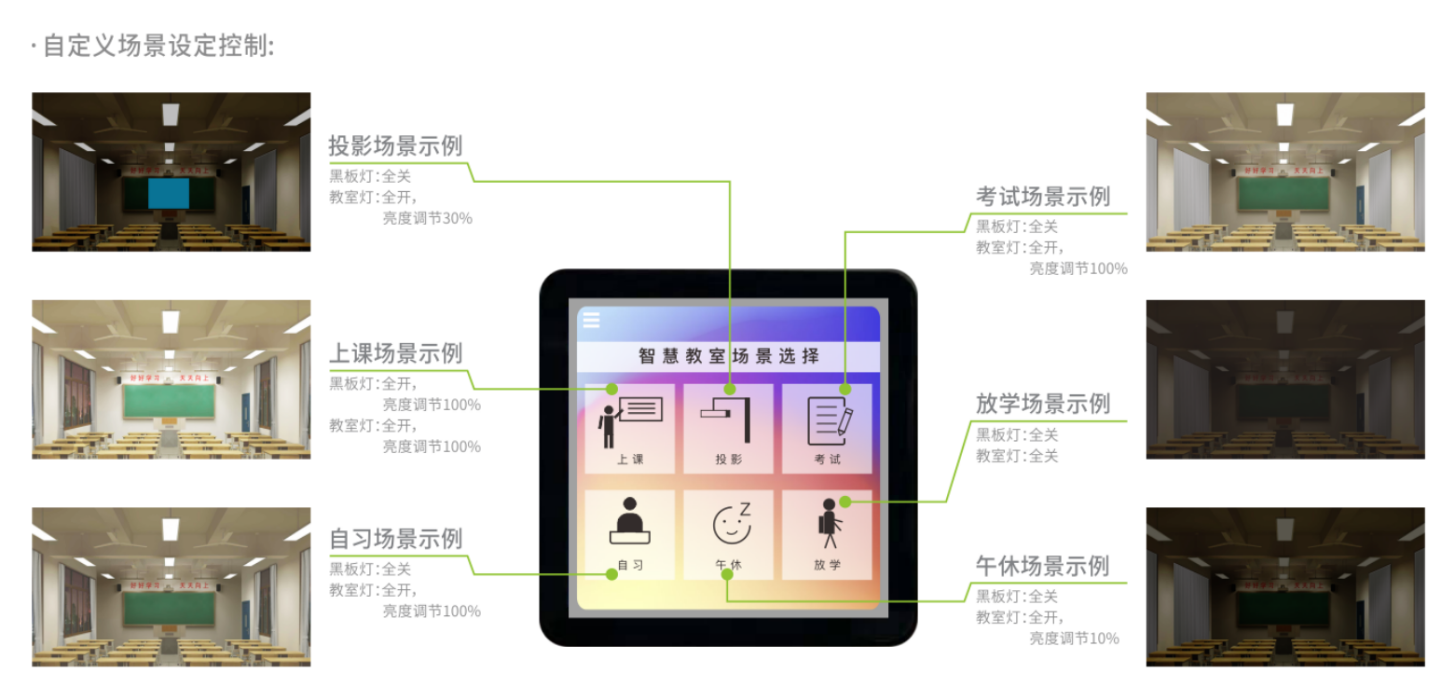

四、場景化控制

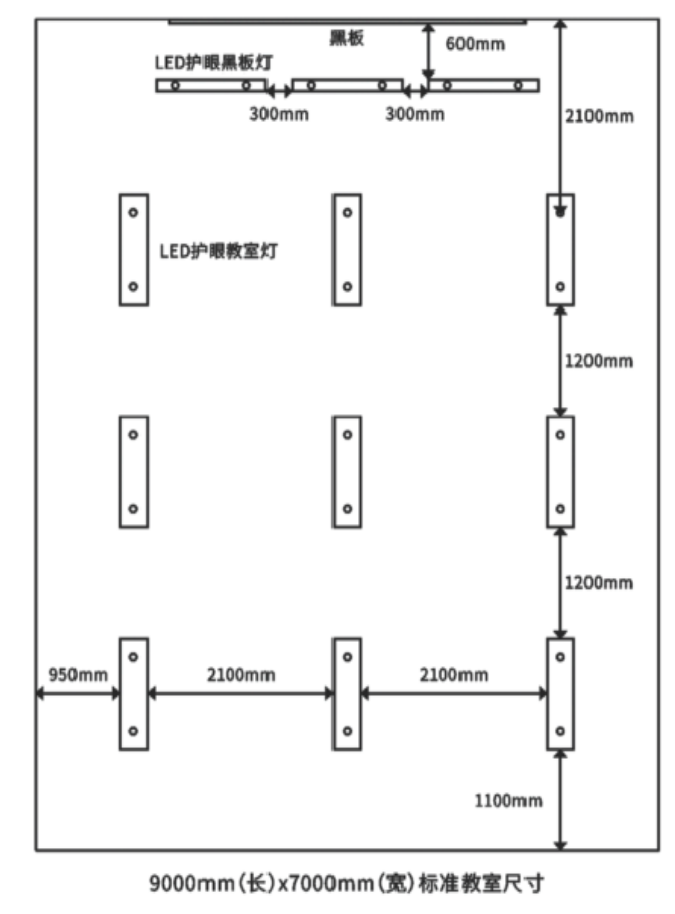

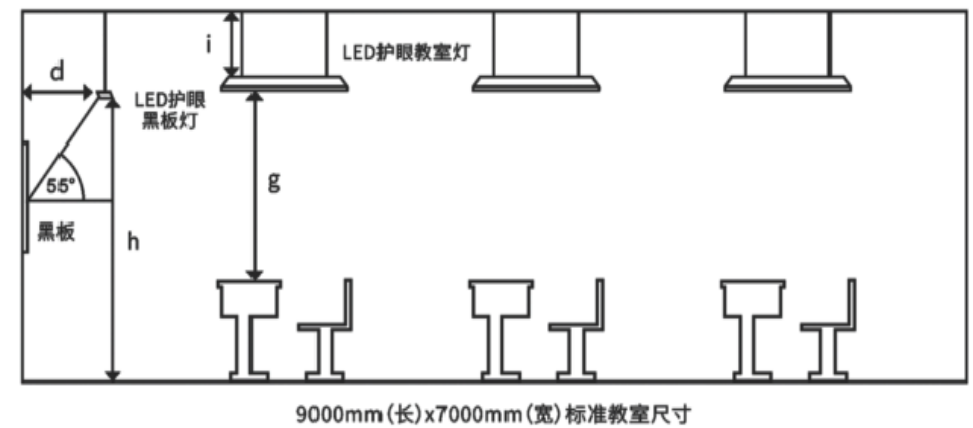

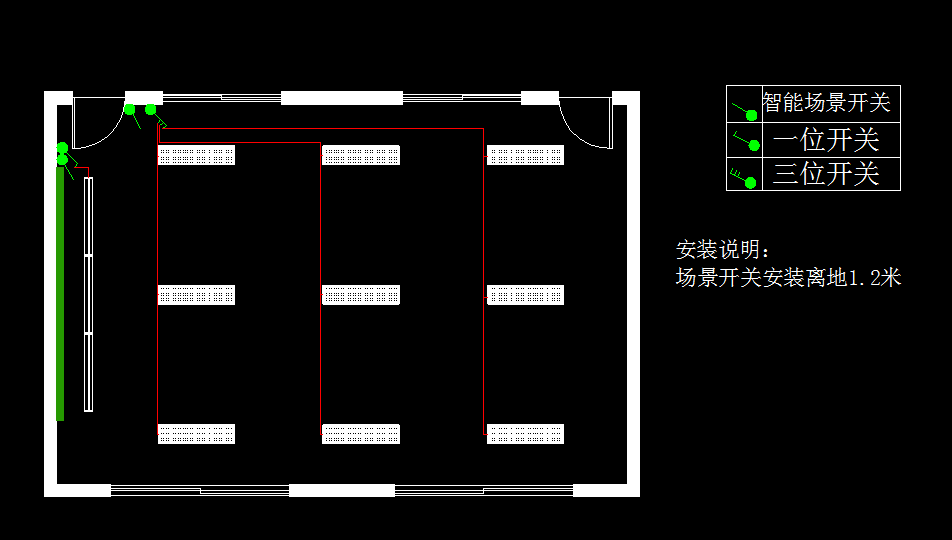

五、安裝布局圖

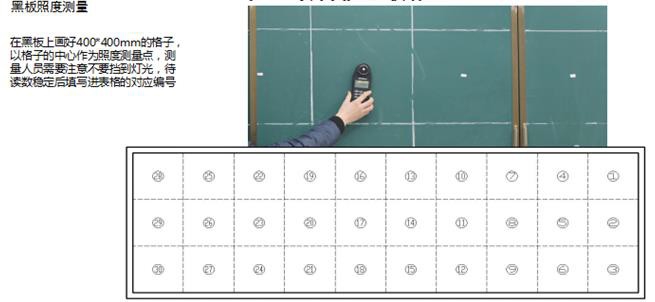

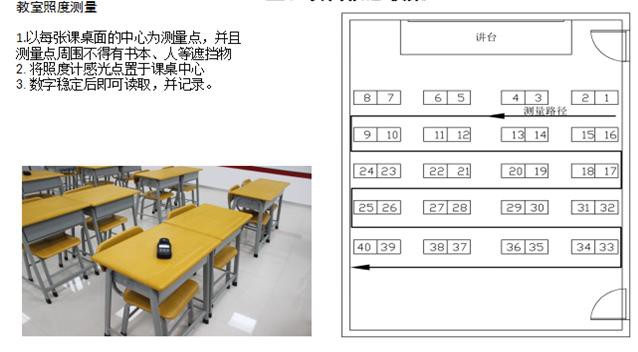

六、教室照度測量

七、 Voltwell  E 1.0  軟件操作設置說明

1，下載并安裝ZDD Smart手機app，蘋果手機可直接到應用市場搜索ZDD Smart下載安裝，安卓手機直接掃描下方二維碼下載安裝。

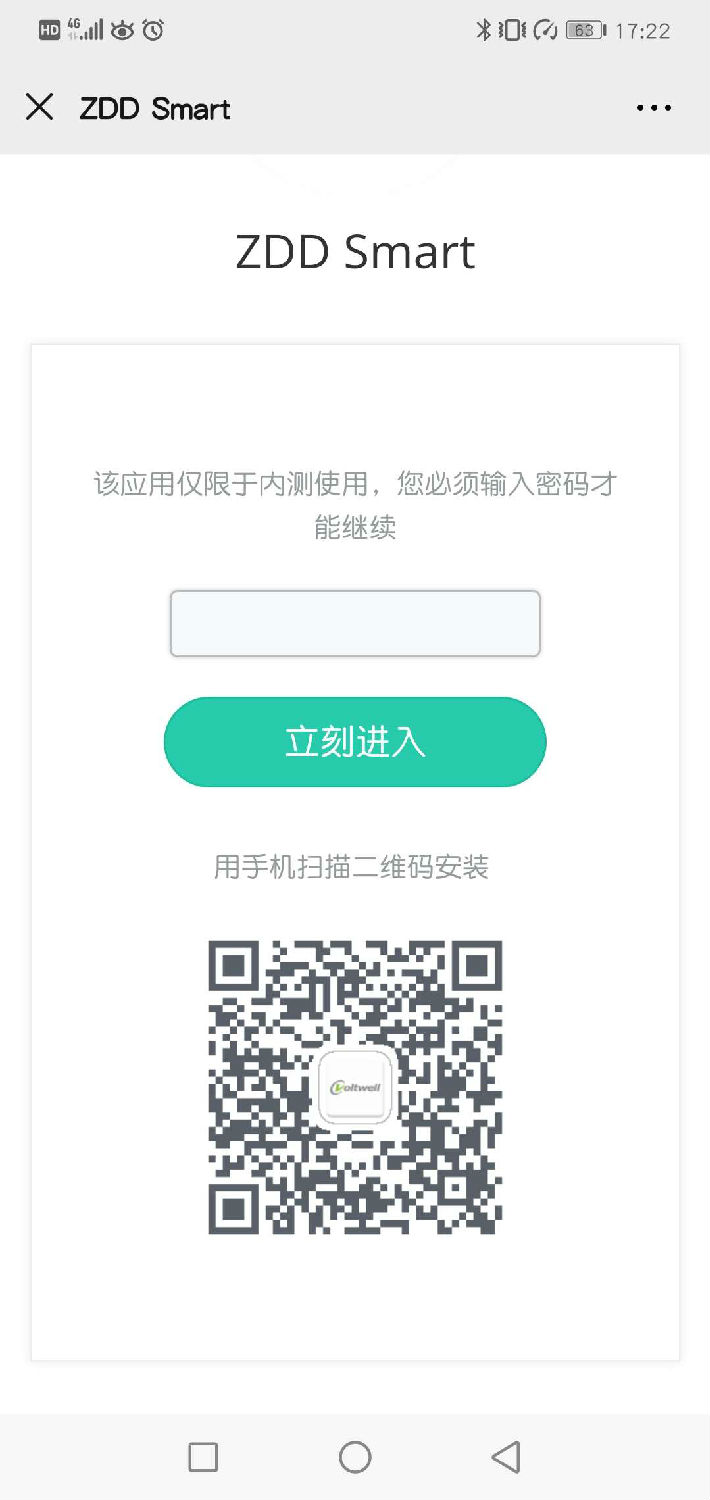

2，安卓版手機微信掃碼進入下方界面，輸入密碼：123，進入下一步，點擊右上方“．．．”,選擇“在瀏覽器中打開”，“點擊安裝”即可。

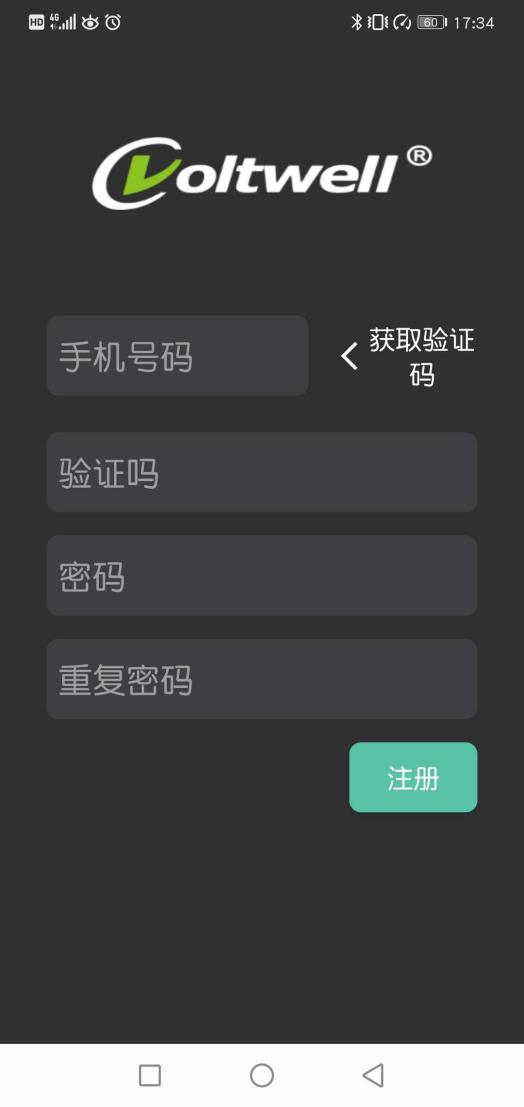

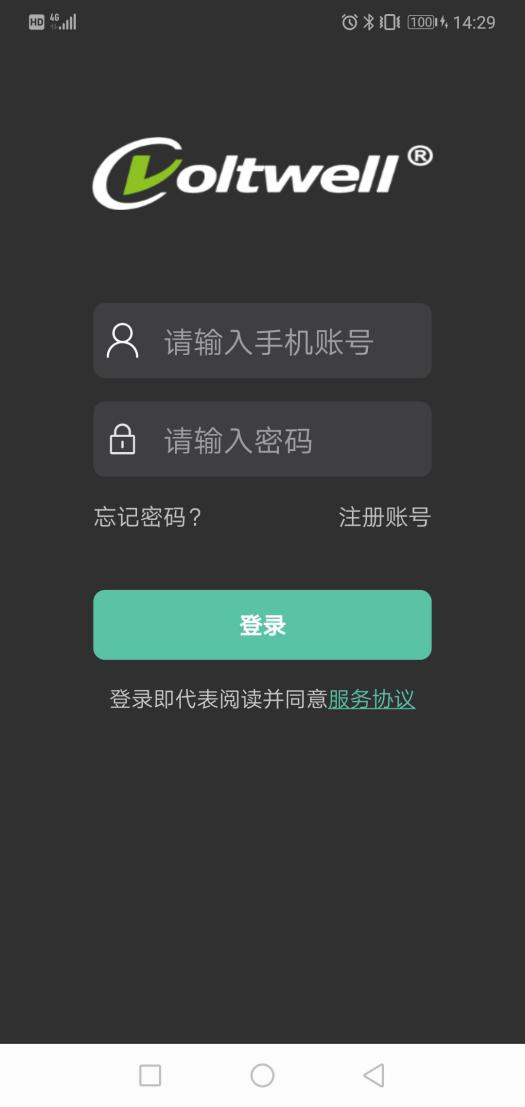

3，安裝完成后，點擊手機內“ZDD Smart”app，進入注冊登錄界面；點擊“注冊賬號”，進入賬號注冊界面，輸入手機號注冊即可。

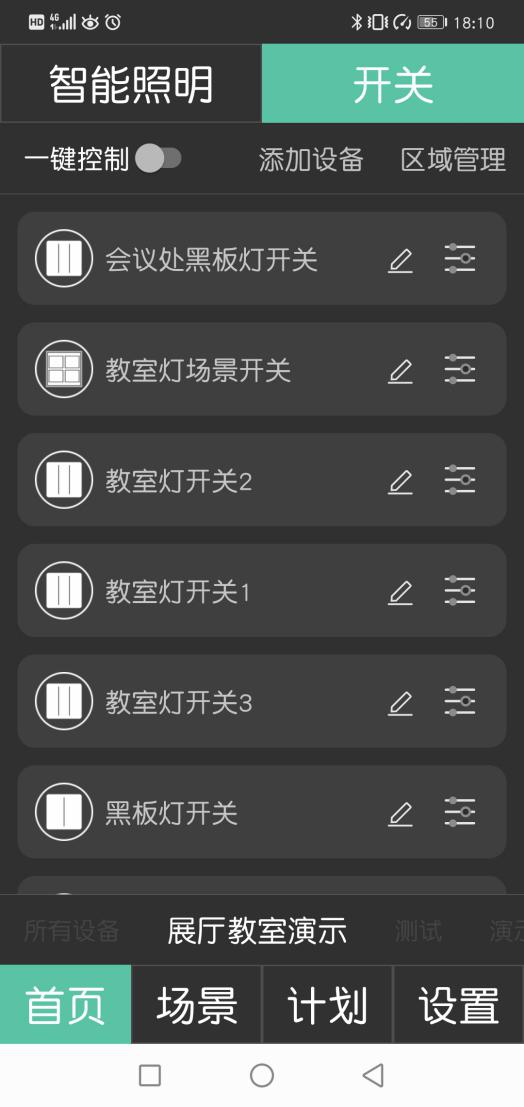

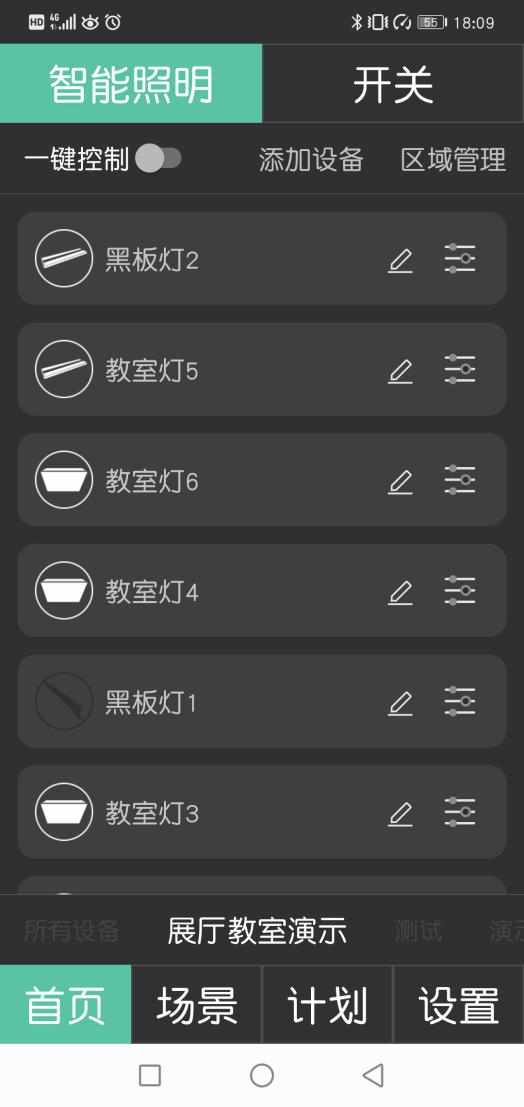

4，注冊成功后，登錄進入軟件首頁，如下圖，此時在教室現場，將安裝完成的教室燈、黑板燈、翹板開關、場景開關等設備全部通電，確保燈具亮燈，翹板開關可控?zé)艟撸|摸場景開關屏幕點亮。完成以上操作后，點擊手機app首頁處的“添加設備”后，直接點選所有的設備圖標，選擇綁定。綁定完所有設備后，返回首頁，進行設備信息修改、分組。

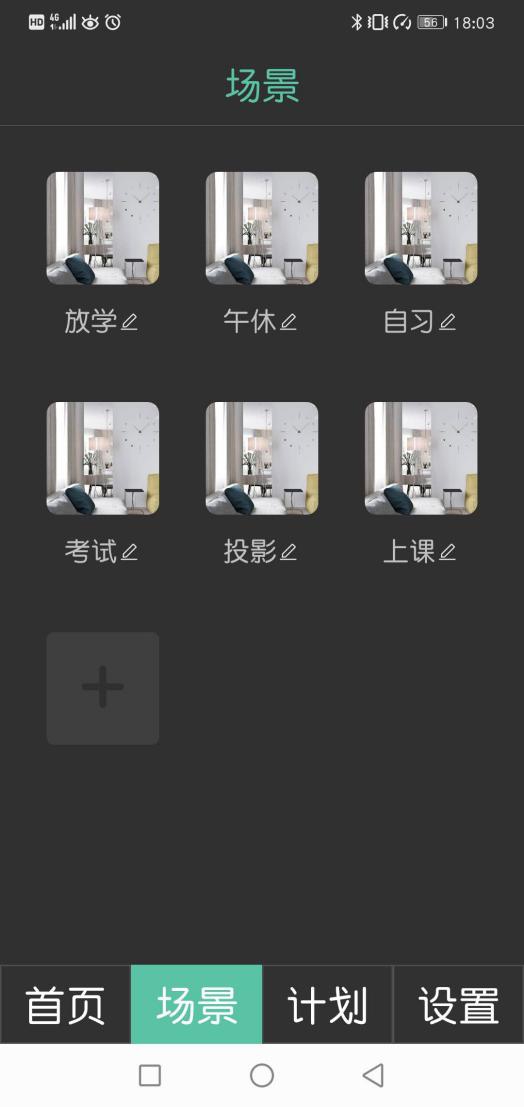

5，場景設置：點擊主頁“場景”，根據現場情況設置，六個場景名稱：上課、投影、考試、自習、午休、放學。最后將場景添加至場景開關內，此時，點擊教室墻面的場景開關即可實現一鍵場景控制。（下圖）

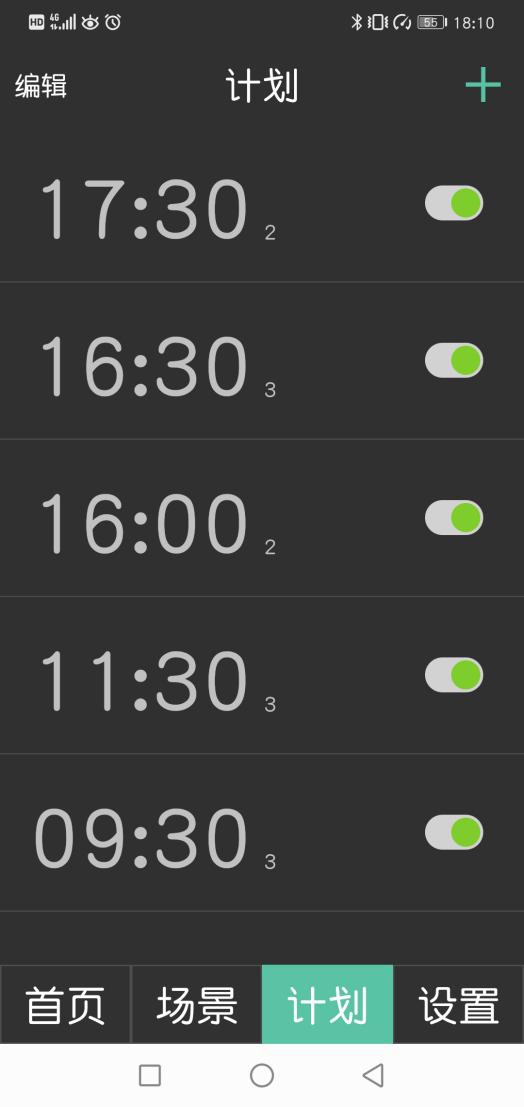

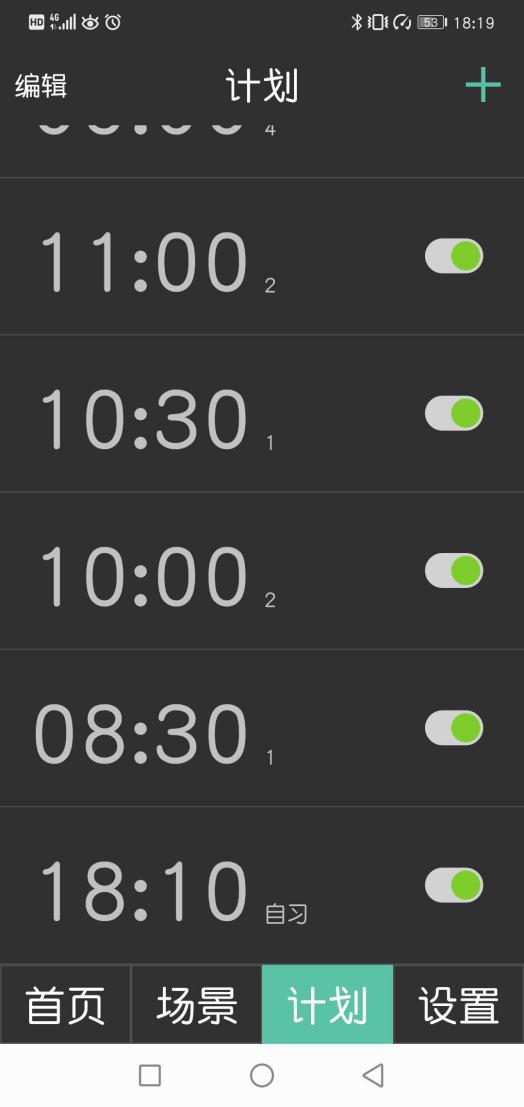

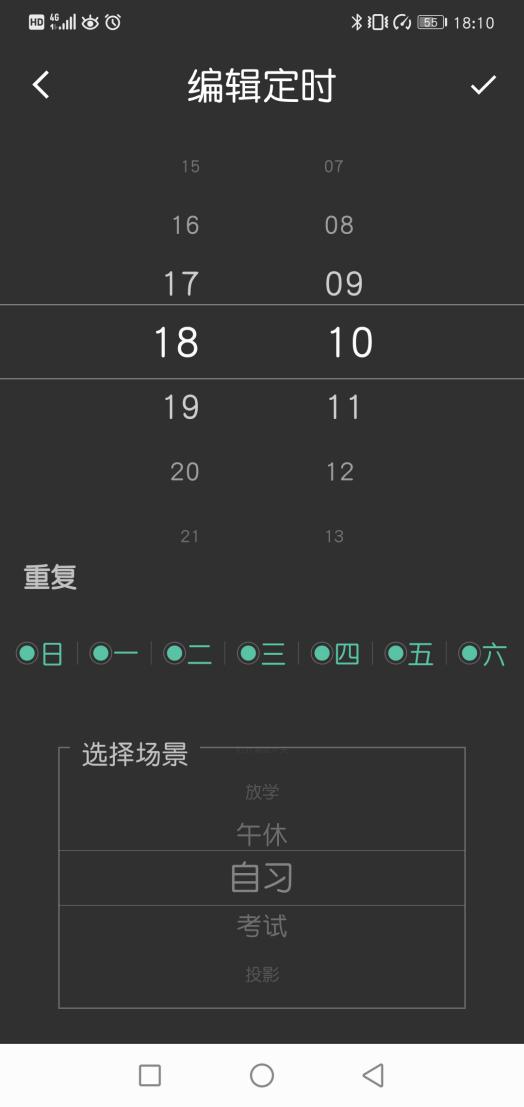

6，定時計劃：在計劃的界面，點擊右上方的“+”，進入定時設置界面，如下圖，設置好時間，選擇對應場景后，返回“計劃”界面，即可看到設置好的定時功能。

至此，智慧教室照明的軟件操作設置即已完成。

2020年由于新冠肺炎的來襲，紫外線殺菌消毒燈也是一種有效的防疫物資。學生返校，必須也要做好學校的殺菌工作就尤為重要！華輝照明特意設計推出了AIoT智慧教育照明與紫外線殺菌方案應用，下面大家看一下我們的視頻演示：

華輝智慧教室及紫外線燈殺菌方案，引領智慧教育新潮流，讓教室照明更具智慧！通過自主研發的智能照明產品搭載自主研發的智能盒子，使用智能控制面板、手機APP或遙控器輕松切換符合教學所需的模式，實現全教室恒照度、一鍵場景控制、紫外線殺菌、窗簾聯動等智能化需求，讓師生提供一個智能、健康、護眼且安全的教室照明環境哦~
